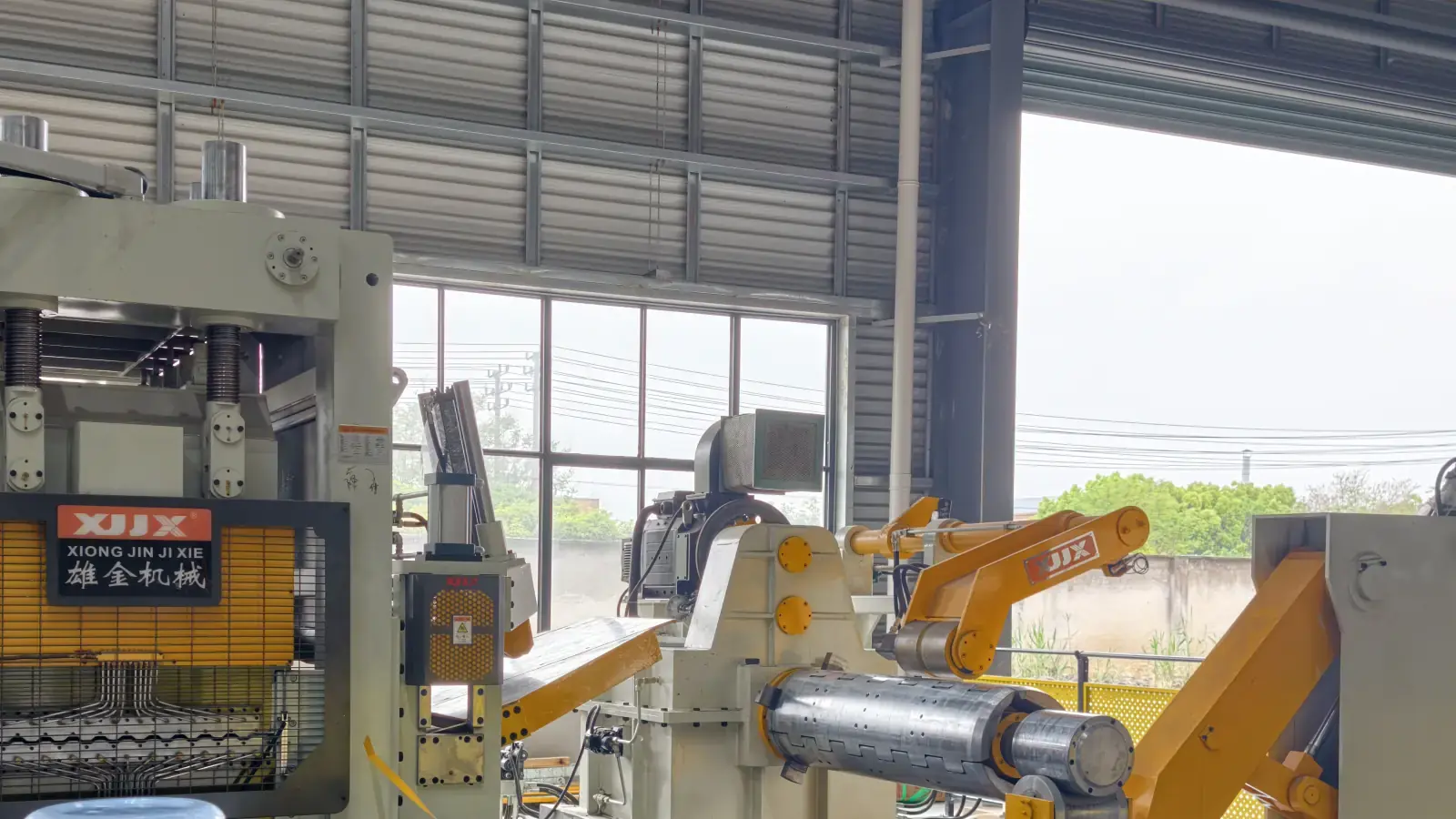

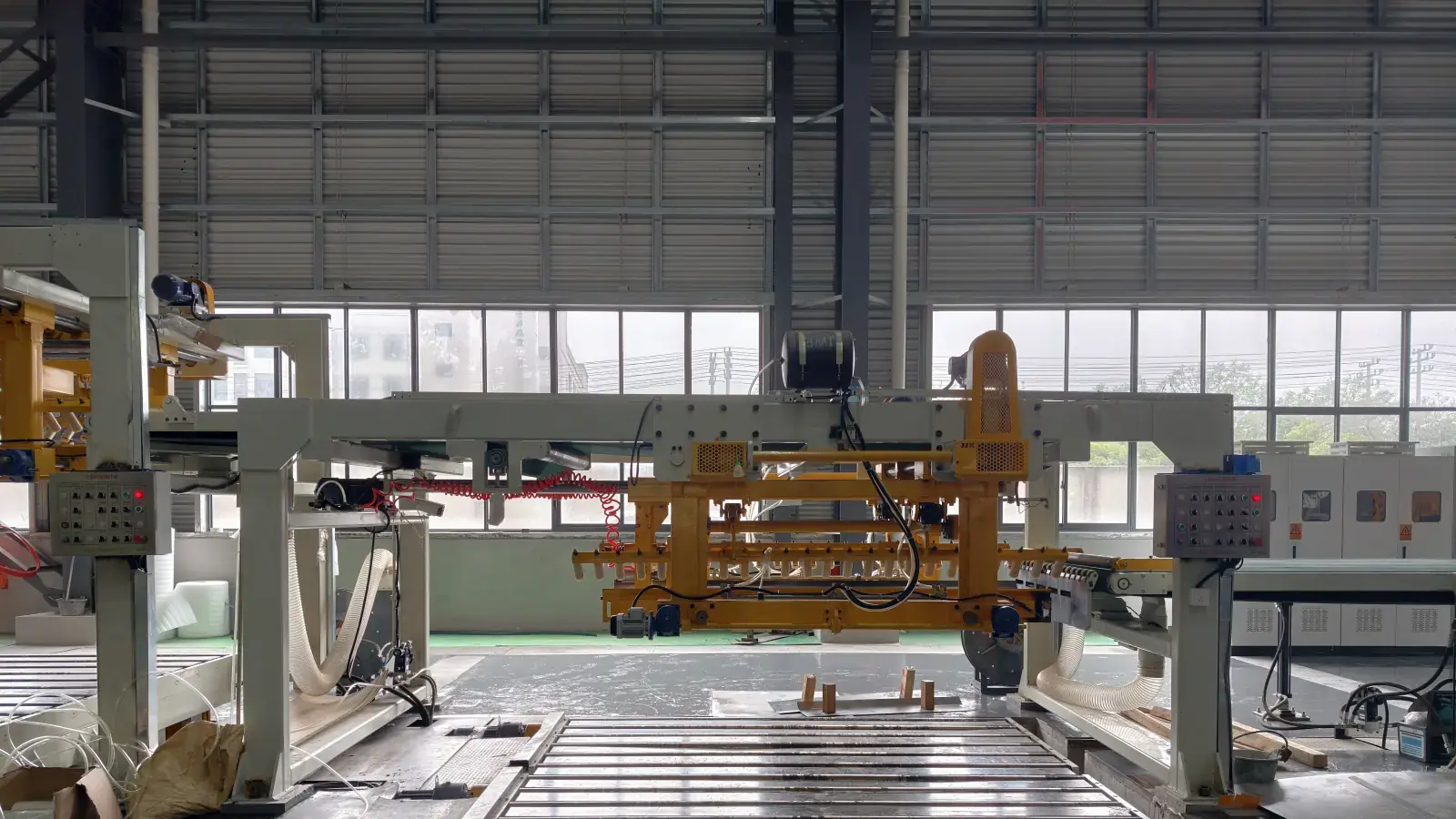

Dây chuyền cắt xả — cắt bay 1650 (H-3.0-1650NCR)
Dây chuyền cắt xả cuộn
Model: H-3.0-1650NCR
Tổng quan
Dây chuyền cắt xả cuộn máy cắt bay 1650 là giải pháp xử lý cuộn liên tục cho tôn mạ kẽm nhúng nóng và tấm cán nguội. Cấu hình tham chiếu xử lý vật liệu 0,3–3,0 mm, khổ 300–1650 mm, cuộn đến 25 tấn.
Cấu hình cắt bay kép: dao trên và dao dưới quay đồng bộ, bám theo tấm đang di chuyển để thực hiện nhát cắt — cắt liên tục không cần dừng dải. Model H-3.0-1650NCR.
Thông số kỹ thuật
Thông số chính của Dây chuyền cắt xả — cắt bay 1650 (H-3.0-1650NCR). Các thông số chi tiết khác được xác nhận theo dự án.
| Thông số | Giá trị |
|---|---|
| Model | H-3.0-1650NCR |
| Vật liệu | Hot-dip galvanized sheet; cold-rolled sheet |
| Độ dày cuộn | 0.3-3.0 mm |
| Khổ cuộn thép | 300-1650 mm maximum |
| Đường kính ngoài cuộn | Φ650-Φ2200 mm |
| Đường kính trong cuộn | Φ508 mm; expandable to Φ610 mm with a rubber sleeve |
| Trọng lượng cuộn tối đa | 25 t |
| Cường độ kéo vật liệu | σb ≤400 MPa |
| Dung sai chiều dài (L = 2 m) | ≤ ±0.3 mm for 1.0 mm sheet at constant speed; ≤ ±0.5 mm during acceleration or deceleration |
| Dung sai đường chéo (L = 2 m) | ≤ ±0.5 mm for 1.0 mm sheet at constant speed |
| Độ chính xác nắn phẳng | ≤ +1.0 mm/m² |
| Bavia cắt | ≤0.03 mm for sheet ≤1 mm; ≤5% of sheet thickness for sheet >1 mm |
| Độ chính xác xếp chồng | Layer misalignment ≤1 mm |
| Tốc độ cắt | 0-70 m/min, stepless speed regulation |
| Tốc độ luồn dải | 0-15 m/min |
| Công suất lắp đặt | Approximately 330 kW |
| Nguồn điện | 380 V / 50 Hz / 3 phase |
| Chiều cao làm việc | 1100 mm |
| Mặt bằng tham khảo | Approximately 30 m × 10 m |
Cần cấu hình chi tiết cho vật liệu của bạn?
Gửi độ dày, khổ cuộn và sản lượng dự kiến — đội ngũ kỹ thuật XIONGJIN sẽ đề xuất cấu hình phù hợp.
