Dây chuyền cắt xả cuộn — cắt quay 1350
Dây chuyền cắt xả cuộn
Model: 1350 Type
Tổng quan

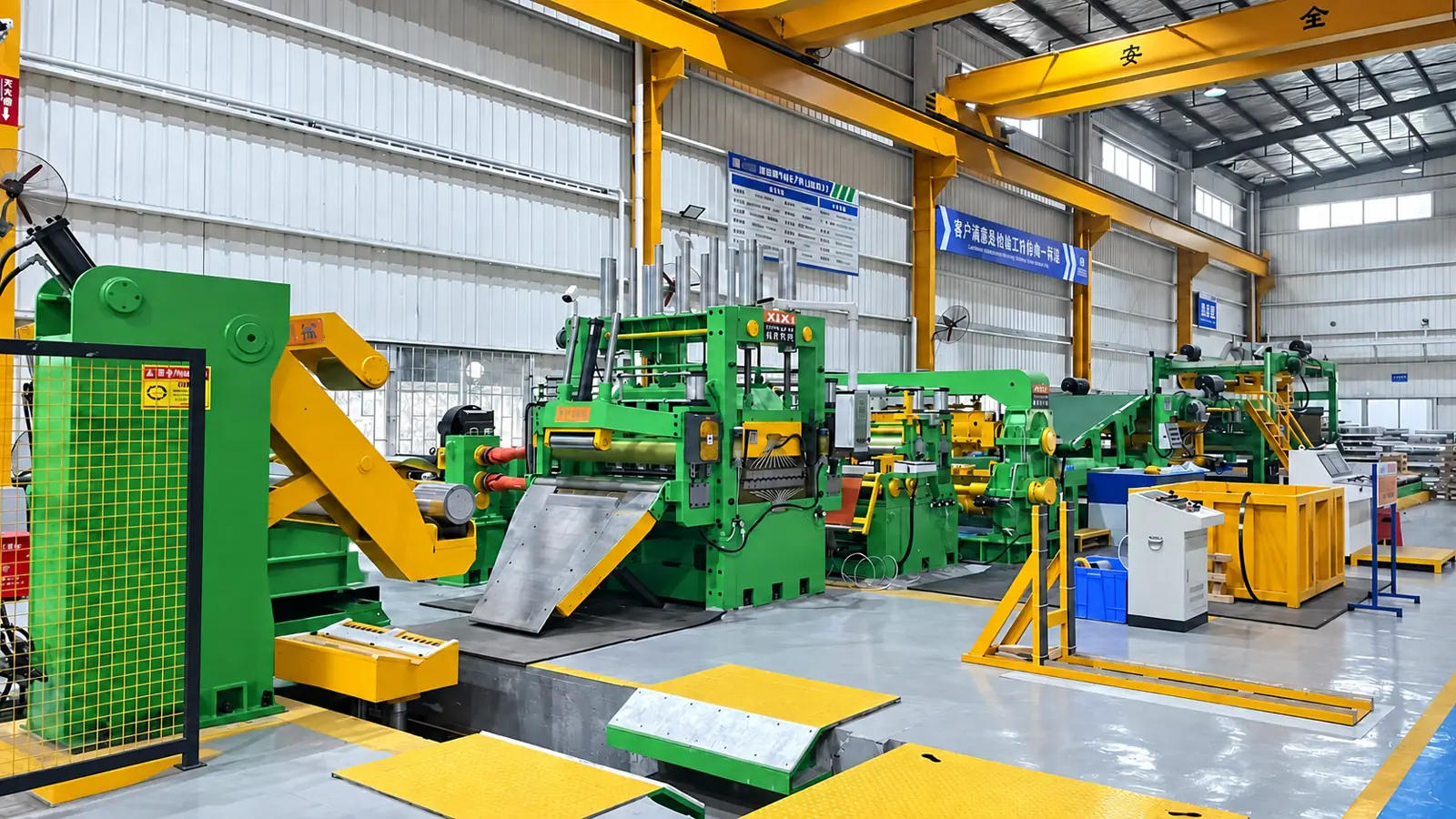

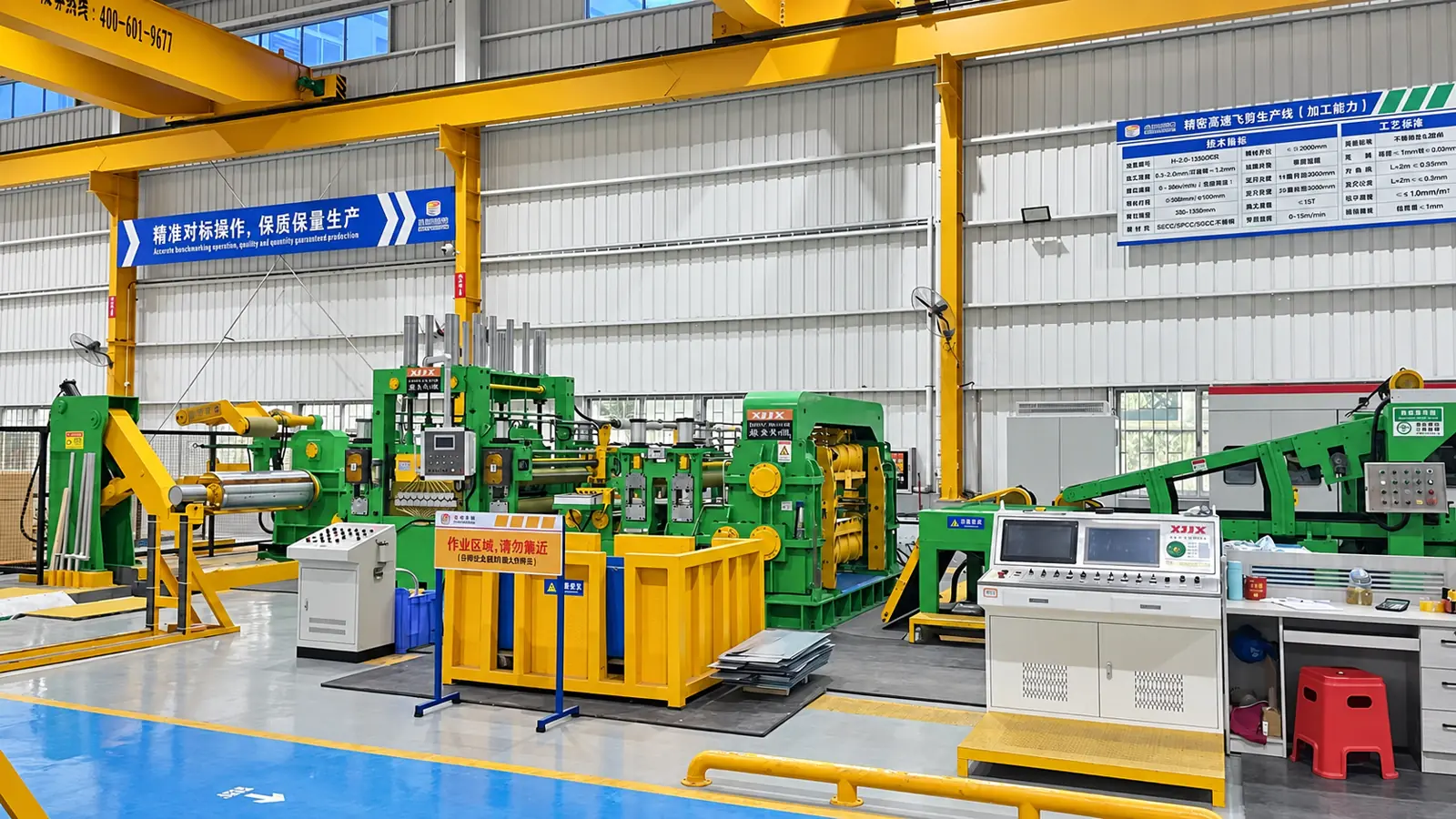

Dây chuyền cắt xả cuộn máy cắt quay 1350 xử lý cuộn thép thành tấm qua các công đoạn: xả cuộn, nắn phẳng, cấp liệu kiểm soát chiều dài, cắt bằng máy cắt quay, vận chuyển và xếp chồng. Cấu hình tham chiếu xử lý vật liệu dày 0,3–3,0 mm, khổ tấm 300–1250 mm.
Dây chuyền trang bị máy nắn phẳng 21 trục 6HI, cụm dán màng bảo vệ bề mặt, cấp liệu NC định thước và cụm cắt quay dao kép — phù hợp cho thép mạ kẽm (GI), nhôm và thép không gỉ trong giới hạn cường độ vật liệu cho phép.
Thông số kỹ thuật
Thông số chính của Dây chuyền cắt xả cuộn — cắt quay 1350. Các thông số chi tiết khác được xác nhận theo dự án.
| Thông số | Giá trị |
|---|---|
| Model | 1350 Type |
| Vật liệu áp dụng | Galvanized steel (GI), aluminum and stainless steel |
| Độ dày vật liệu | 0.3–3.0 mm |
| Khổ tấm | 300–1250 mm |
| Đường kính ngoài cuộn | 600–1800 mm |
| Đường kính trong cuộn | 508 mm |
| Trọng lượng cuộn tối đa | 15 t |
| Cường độ kéo tham khảo | σb ≤ 470 MPa |
| Chiều dài kệ xếp tấm số 1 | 3000 mm |
| Dung sai chiều dài cắt | ±0.3 mm at L = 2 m; source condition: “1.0 mm” |
| Dung sai đường chéo | ±0.5 mm at L = 2 m; source condition: “1.0 mm” |
| Độ chính xác nắn phẳng | Source specification: ≤ ±1.0 mm/m²; measurement basis requires verification |
| Yêu cầu chất lượng bề mặt | No additional processing defects on the finished sheet surface |
| Tốc độ cắt | 0–80 m/min |
| Tốc độ luồn dải | 0–15 m/min |
| Nguồn điện | 380 V / 50 Hz / 3-phase |
| Công suất lắp đặt | Approximately 300 kW |
| Nhân sự vận hành | 1 skilled operator and 2–3 general operators |
| Mặt bằng tham khảo | 22.5 m (L) × 9 m (W) |
| Chiều cao làm việc | 1100 mm |
| Điều kiện vận hành | To be determined by the buyer |
| Màu dây chuyền | Specified by the buyer |
