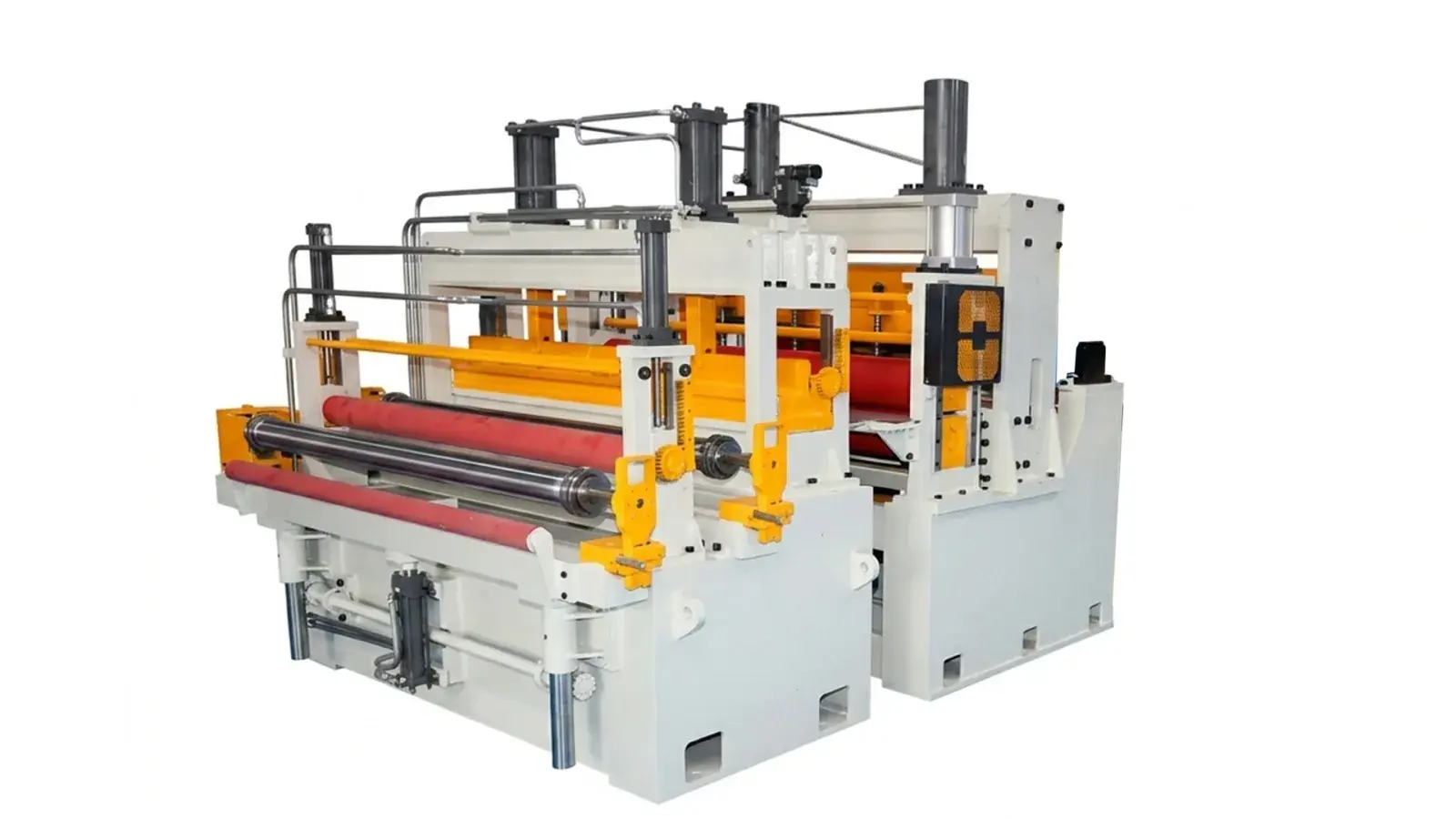

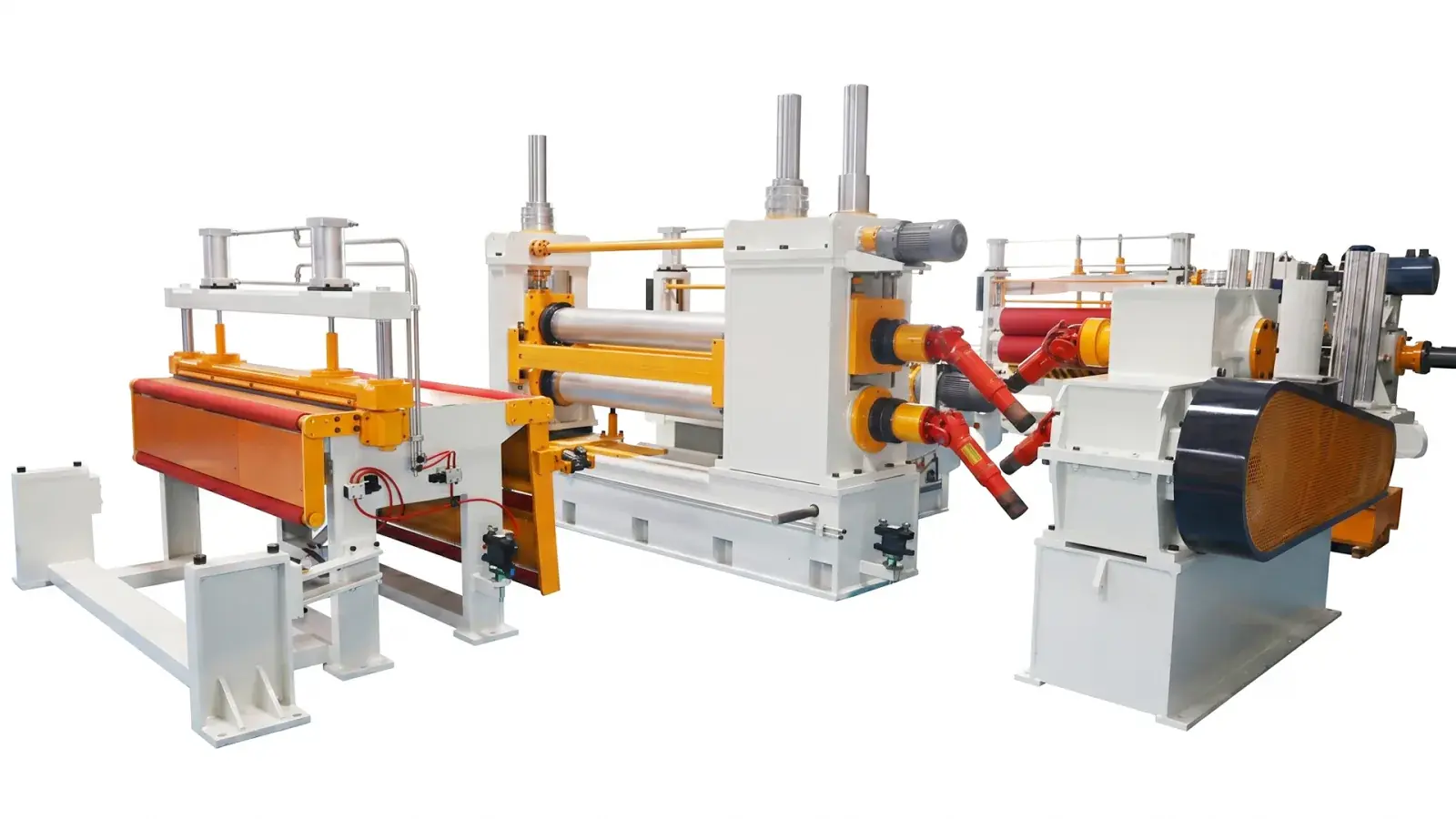

Dây chuyền xẻ băng mỏng 1650
Dây chuyền xẻ băng
Tổng quan
Dây chuyền xẻ băng mỏng 1650 là cấu hình tham chiếu cho cuộn thép cán nguội và cuộn thép không gỉ độ dày 0,3–3,0 mm, khổ cuộn tối đa 1650 mm. Dây chuyền tích hợp xả cuộn có kiểm soát, dẫn hướng đầu vào, xẻ bằng dao đĩa quay, thu gom rìa phế liệu, tách dải, tạo lực căng và cuộn lại trong một quy trình phối hợp.
Với dung sai chiều rộng ±0,05 mm và tốc độ đến 120 m/phút, dây chuyền đáp ứng nhu cầu của trung tâm gia công cuộn thép, nhà máy sản xuất ống và xưởng dập — tạo hình kim loại.
Thông số kỹ thuật
Thông số chính của Dây chuyền xẻ băng mỏng 1650. Các thông số chi tiết khác được xác nhận theo dự án.
| Thông số | Giá trị |
|---|---|
| Vật liệu | Cold-rolled steel coil and stainless-steel coil |
| Độ dày cuộn | 0.3–3.0 mm |
| Khổ cuộn thép | Up to 1650 mm |
| Cường độ kéo tham khảo | σb ≤ 480 MPa |
| Trọng lượng cuộn tối đa | 15 t |
| Đường kính trong cuộn | Ø508 / Ø610 mm |
| Đường kính ngoài cuộn tối đa | ≤ Ø2000 mm |
| Đầu ra | Precision-slit strip coils |
| Đường kính trong cuộn thành phẩm | Ø508 mm |
| Đường kính ngoài cuộn thành phẩm tối đa | ≤ Ø2000 mm |
| Trọng lượng cuộn thành phẩm tối đa | 15 t |
| Chiều rộng dải xẻ tối thiểu | 25 mm |
| Số dải xẻ | Up to 22 strips at 0.3 mm; 6 strips at 3.0 mm |
| Dung sai chiều rộng dải | ±0.05 mm |
| Bavia tham khảo | ≤ 3% of strip thickness |
| Chiều rộng rìa phế liệu tham khảo | 4–10 mm |
| Tốc độ dây chuyền | 0–120 m/min |
| Tốc độ luồn dải | 0–15 m/min |
| Trục dao xẻ | 2 × Ø230 mm |
| Lưỡi dao xẻ | Ø350 × Ø230 mm |
| Động cơ đầu xẻ | 90 kW variable-speed motor |
| Công suất lắp đặt tham khảo | 270 kW |
| Nguồn điện tham khảo | 380 V / 60 Hz / three phase |
| Mặt bằng tham khảo | Approx. 27 m × 9 m |
Cần cấu hình chi tiết cho vật liệu của bạn?
Gửi độ dày, khổ cuộn và sản lượng dự kiến — đội ngũ kỹ thuật XIONGJIN sẽ đề xuất cấu hình phù hợp.
